Замена дроссельной заслонки на приоре

Некоторые автолюбители утверждают, что при установке дроссельной заслонки увеличенного диаметра повышается мощность автомобиля на несколько процентов. А если вместе с «дросселем» установить еще и «нулевик», то эффект будет намного лучше. В данной статье мы попробуем разобраться, есть ли толк от дроссельной заслонки увеличенного диаметра и зачем ее устанавливают?

Давайте для начала разберемся в теории, зачем устанавливают увеличенную дроссельную заслонку. Размер стандартного дросселя составляет 46 мм и считается самым узким местом в воздушном тракте автомобиля. И если установить дроссель большего диаметра, то возрастет проходное отверстие, и соответственно будет большее поступление воздуха, а значит, увеличится мощность двигателя.

На рынке тюнинг запчастей существует множество вариантов дроссельной заслонки увеличенного размера, от «52» до «58» размера. Тут все зависит от цели ее установки.

Например, на стандартный мотор без существенных доработок есть смысл устанавливать дроссель на «52 мм» или «54 мм».

А вот более производительный «56» или «58» используется только для спортивных моторов с увеличенным рабочим объемом двигателя.

Если на стандартный мотор поставит 54 дроссель, то лучше не станет, а вот хуже — вполне вероятно. Так как при установке увеличенного дросселя нужно будет аккуратнее работать с педалью газа, ведь если раньше при легком нажатии «на газ» дроссельная заслонка открывалась на 10-15 процентов, то при увеличенном дросселе будет на 20-25%. А это приведет к дерготне на малых оборотах!

Увеличенная дроссельная заслонка пришла к нам из автоспорта, когда ее устанавливали на спортивные машины не методом тыка, а исходя из производительности машины.

Сначала делается мотор, снимаются с него мощностные показатели, и в случае нехватки поступающего воздуха в двигатель устанавливается дроссельная заслонка увеличенного размера Если ставить ее на стандартный мотор, то это будут выброшенные деньги на ветер.

Ведь поступление воздуха при стандартном размере дроссельной заслонки вполне хватает для стандартного мотора.

Если мы говорим об увеличенном дросселе, то не стоит забывать и про такую операцию как промывка дроссельной заслонки. За время эксплуатации на дросселе скапливается грязь, что со временем ведет к худшей реакции на педаль газа. Даже после стандартной операции промывки дросселя, машина начинает лучше ехать, что было проверено на практике лично мною.

Может тогда эффект от увеличенной дроссельной заслонки объясняется тем, что мы ставим вместо грязной заслонки новую и чистую? Тогда, прежде чем покупать новую большую заслонку в тюнинг магазине, лучше сначала стоит промыть стандартный дроссель от грязи. Эта операция не займет много сил и времени, нужно будет только купить баллончик «очистителя карбюратора», снять дроссель и тщательно его промыть. Ни в коем случае не используйте средство WD-40 для промывки дросселя!

Кто-бы что не говорил, но после промывки дроссельной заслонки машина буквально лучше едет. Это не удивительно, особенно если раньше ее никто не промывал, и там скопилась грязь.

Про «нулевик» или воздушный фильтр нулевого сопротивления сказать можно одно, вещь конечно хорошая, если правильно его установить. Для его полноценной работы нужно делать холодный впуск, а то он будет «хавать» горячий воздух прямо из под капота. В этом случае, стандартный воздушный фильтр, который берет воздух из нижней точки под капотом — более предпочтителен.

  Маркировка коробок передач ваз

Важно помнить, что при установке холодного впуска главное не навредить, чтобы вместе с воздухом не попадала грязь в двигатель, иначе ваш «холодный впуск» сыграет с вами злую шутку, когда через какое-то время придется делать капремонт двигателя.

На своем личном опыте я убедился, что установка увеличенной дроссельной заслонки и «нулевика» дает хороший эффект. Появляется большая острота в работе педали газа, чувствуется большая уверенность при обгонах. Но этот эффект настолько мал, что говорить о какие-то мифических процентах увеличения мощности не стоит. Тем более об улучшении времени разгона автомобиля.

Так что, если хотите увеличить мощность мотора, то займитесь расточкой цилиндров или установкой спортивных распредвалов, а увеличенный дроссель и нулевик оставьте под конец.

Когда автолюбитель задумывается о тюнинге двигателя, то в большинстве случаев он рассчитывает незначительно увеличить его объём, доработать ГБЦ и установить спортивный распредвал. Более смелые устанавливают турбонаддув или систему черырёхдроссельного впуска.

Для получения заметной прибавки в мощности от дросселей нужно установить верховой распредвал.

Дроссели не должны препятствовать движению воздушного потока до входа в цилиндр, и основная отдача от них требуется на высоких оборотах двигателя, когда стандартный ресивер уже не справляется.

Здесь очень важно грамотно отнестись к точной развесовке и облегчению шатунно-поршневой группы. Ведь при скорости вращения коленвала около 8000 об./мин. каждый несбалансированный грамм может привести к выходу из строя всей системы.

На обычных автомобилях впускная система включает в себя воздушный фильтр, дроссельную заслонку и впускной коллектор. Дроссельная заслонка открывает доступ воздуха в цилиндры двигателя. Всасывание воздуха происходит в определённой последовательности, в зависимости от того, какой в данный момент цилиндр работает на впуск.

Такой тип впускных коллекторов используется на серийных инжекторных автомобилях. Здесь важна длина впускных труб коллектора, от которых зависит режим работы двигателя.

Длинные впускные трубы улучшают работу на низких и средних оборотах, тогда как использование короткого впуска ведёт к повышению мощности на высоких оборотах двигателя.

На рисунке изображена конструкция обычного впускного коллектора. Основным его недостатком является то, что воздух поступает быстрее в первый цилиндр от дроссельной заслонки. Количество воздуха тоже пропорционально расстоянию от дросселя, поэтому в последний цилиндр его поступает намного меньше.

В высокооборотистых двигателях находит применение ресивер типа «банка», который оснащается короткими патрубками внутри («мегафоны» или «диффузоры»), что хорошо видно на приведенном рисунке.

  Светодиодные поворотники быстро моргают

При высоких оборотах двигателя он уменьшает колебания воздуха и приводит к увеличению наполнения цилиндров. К сожалению, он тоже имеет недостатки, присущие впускному коллектору. Поэтому, в основном, применяется в двигателях с турбонаддувом, и когда требуется объединить все впускные каналы.

Идеальным вариантом для двигателя является четырёхдроссельный впуск. В этом варианте каждый цилиндр оснащён независимой дроссельной заслонкой, что избавляет систему от резонансных колебаний воздуха, возникающих между цилиндрами во время впуска. При этом, во всём диапазоне оборотов, от холостых до максимальных, двигатель работает намного стабильнее.

В автомобили ВАЗ со спортивными двигателями устанавливается четырёхдроссельный впуск или — в простонародье — «дудки», которые обеспечивают раздельный впуск воздуха.

При этом они объединены общим каналом для вакуумного усилителя тормозов, датчика абсолютного давления (ДАД), регулятора давления топлива (РДТ) и регулятора холостого хода (РХХ).

Учтите, что при установке четырёхдроссельного впуска расчёт воздуха берётся не по датчику массового расхода воздуха (ДМРВ), а по ДАДу и длительным замерам расхода воздуха двигателя при разных режимах работы. Так что установка четырёхдроссельного впуска не так проста, как кажется со стороны.

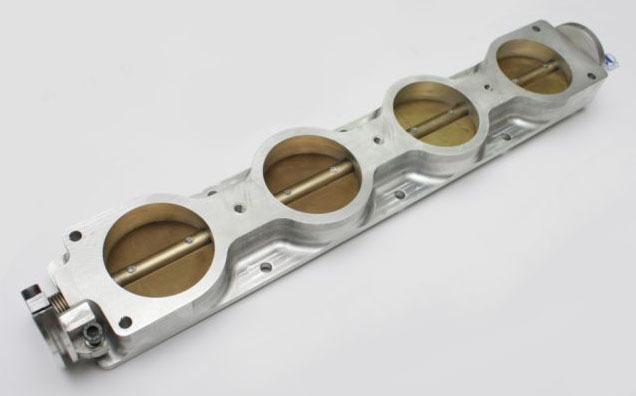

Четырёхдроссельный впуск «TEAM80»

Система четырёхдроссельного впуска «TEAM80» предназначена для установки на 16-ти клапанные двигатели производства «АвтоВАЗ». Такой впуск является лучшей альтернативой стандартному впускному коллектору, так как обеспечивает оптимальную передачу топливной смеси в двигатель.

Существуют варианты исполнения для 8-ми и 16-ти клапанных двигателей переднеприводных моделей ВАЗ, а также и для мотора «классики».

Отличительной особенностью дросселей от компании «TEAM80» является то, что дроссельный модуль накрыт воздухосборным коробом максимально увеличенного объёма (по типу спортивного ресивера).

Четырёхдроссельный впуск приводит к уменьшению длины впускного тракта, уменьшая количество поворотов.

Вследствие этого мы получаем облегчённую тягу воздушной смеси в цилиндры мотора, а значит, заметно повышается КПД двигателя ВАЗ, также увеличивается его мощность и крутящий момент.

«Дудки» впуска изготавливаются из прочного металла, что позволяет использовать этот вид впускного коллектора на автомобилях с ранним зажиганием. Взрывы во впускном тракте не приведут к остаточным деформациям элементов конструкции.

Система выполнена таким образом, что все четыре дроссельных заслонки приводятся в действие одним соосным механизмом, имеющим стандартное крепление тросика.

С противоположной стороны от «колеса управления» устанавливается стандартный датчик положения дроссельной заслонки (ДПДЗ).

Четырёхдроссельный впуск «TEAM80» оснащается трубкой, объединяющей все четыре цилиндра, которая обеспечивает работоспособность вакуумного усилителя тормозов.

Четырёхдроссельный впуск «PROSPORT»

Система четырёхдроссельного впуска «PROSPORT» представлена в следующих вариантах исполнения:

Многодроссельные узлы «PROSPORT» являются «бюджетной» альтернативой дросселям «TEAM80». В основе их конструкции применены стандартные дроссельные патрубки ВАЗ 2112. Все четыре заслонки диаметром 46 мм объединены одной внешней осью и приводятся в движение при помощи стандартного крепления троса газа, размещённого на одном из дроссельных патрубков.

Как и в случае с дросселями от компании «TEAM80», вертикальное исполнение системы четырёхдроссельного впуска не требует для установки какие-либо доработки кузова (за тем же исключением установки на 16-ти клапанную «Самару» и «Самару-2»).

Однако, для установки горизонтальной системы потребуется произвести определённые работы, направленные на обеспечение необходимого пространства и прямого попадания воздуха в «дудки».

Как правило, для этих целей стандартный радиатор охлаждения заменяют на другую, более подходящую по габаритам модель. Также может потребоваться доработка рамки радиатора.

  Кардан на классику в сборе

МД тюнинг расшифровывается, как модернизация дросселя. Способов доработать дроссельный узел есть не мало, но в этой статье пойдет речь о самой популярной схеме, которую предложил американский инженер Рон Хаттон. По его словам правильный МД тюнинг способен увеличить мощность двигателя и снизить расход топлива до 25%.

Теория о МД-тюнинге от Рон Хаттона:

В этом видео презентации говорится о доработке дроссельного узла. Суть технологии в создании точно выверенных фасок, которые позволяют изменить состояние воздушного потока (создать завихрения) и создают перепад давления, доводя смешение топлива и воздуха до однородной смеси.

Мд тюнинг дросселя своими руками

Цена МД тюнинга на СТО от 3 000 до 7 000 рублей. Как показывает опыт владельцев ВАЗ и ЛАДА, правильно сделать доработку дроссельного узла (ДУ) можно самостоятельно, не имея при этом особых знаний и точно выверенных чертежей. Из специального инструмента понадобиться только сферическая шарошка 6 мм и дрель.

1. Снять дроссельный узел.
2. Проточить вокруг заслонки два углубления (примерно 2-3 мм, не более 5 мм), как показано на чертеже (большая точность роли не играет).
3. Убрать заусенцы мелкой шкуркой.

• Процесс также показан на видео:

Сам процесс не сложный и не займет много времени. Преимущество МД тюнинга в том, что нет необходимости в прошивке электронного блока управления двигателем.

Отзывы о МД тюнинге дросселя

Плюсы МД тюнинга:

• Педаль газа становится более информативной (более отзывчивой).
• Увеличение мощности в интервале от 1000 до 3000 об/мин.
• Снижение расхода топлива.

Недостаток МД тюнинга:

1. Проверка эффективности МД тюнинга на практике (тросик):

1. Бензобак заправили до максимума.
2. Проехали около 20 км.
3. Еще раз заправили бак до максимума и получили расход — 2,01 литра.
4. Сделали МД тюнинг на дроссельному узле диаметром 46 мм.
5. Проехали этот же участок дороги.
6. Заправили бак до максимума (расход бензина составил 1,61 литра).

Таким образом, экономия топлива после доработки дроссельного узла составила около 20%. В ходе эксперимента было отмечено увеличение мощности на низах. Опыт смотреть на видео выше с 12 мин 30 сек.

2. Проверка эффективности МД тюнинга на практике (Е-Газ):

Аналогичный эксперимент был проведен на автомобиле с Е-Газ. Экономия топлива в этом случае составила около 9% (было 1,5 литра, стало 1,37). Стал более быстрый отклик на педаль газа. См. также, как отрегулировать Е-Газ.

p.s. Если после МД тюнинга появились проблемы с холостым ходом, то скорей всего была нарушена герметичность закрытой дроссельной заслонки (были сделаны слишком глубокие фаски).

А вы дорабатывали свой автомобиль таким образом? Какие отзывы о МД тюнинге можете оставить?

Напомним, ранее мы рассказывали про другие доработки, которые способны улучшить характеристики двигателя. Например, установка PCV клапана в систему вентиляции картера двигателя, а также установка конденсаторов в систему зажигания автомобиля.

Источник: https://kalina-2.ru/remont-vaz/diametr-drosselnoj-zaslonki-priora

Датчик положения дроссельной заслонки на Приоре

Датчик положения дроссельной заслонки на автомобиле Лада Приора необходим для определения необходимого количества топлива в зависимости от  того, насколько открыта заслонка. Сигнал посылается на ЭБУ и он в этот момент определяет, сколько топлива подавать на форсунки.

ДПДЗ на Приоре находится на том же самом месте, где и у всех подобных машин переднеприводного семейства ВАЗ — на дроссельном узле в непосредственной близости к регулятору холостого хода.

Для того, чтобы заменить данный датчик, понадобится совсем немного инструмента, а именно:

• короткая и обычная крестовая отвертки
• магнитная рукоятка желательно

Видео инструкция по замене ДПДЗ на Приоре

Хотя, данный обзор сделан на примере 8-клапанного двигателя, существенной разницы с 16-клапанным не будет, так как устройство и конструкция дроссельного узла полностью аналогичная.

Фото отчет по ремонту

Желательно, перед любым проведением ремонта, связанного с электрооборудованием автомобиля, отключать аккумуляторную батарею, для чего достаточно снять минусовую клемму.

После этого слегка отогнув защелку фиксатора штекера, отсоединяем его от датчика положения дроссельной заслонки:

Затем откручиваем два винта, которыми крепится сам датчик к дросселю. Наглядно все показано на фото ниже:

И с легкостью вынимаем его после того, как оба винта откручены:

Цена нового ДПДЗ на Приору составляет от 300 до 600 рублей в зависимости от производителя. Желательно устанавливать такой, который будет соответствовать каталожному номеру на  старом заводском датчике.

При установке обратите внимание на поролоновое кольцо, которое хорошо видно на приведенном выше фото — оно должно быть без повреждений. Ставим все на место и подсоединяем провода, которые были сняты.

Источник: http://zarulemvaz.ru/datchik-polozheniya-drosselnoj-zaslonki-na-priore/

Признаки неисправности датчика положения дроссельной заслонки

Если вы столкнулись с такой ситуацией, что двигатель неравномерно работает на холостом ходу или же автомобиль периодически глохнет по не ясным причинам, то виной такому поведению силового агрегата может служить неисправность датчика положения дроссельной заслонки. Вам не стоит сразу же направляться на станцию технического обслуживания, ведь данную неприятность можно устранить собственными силами.

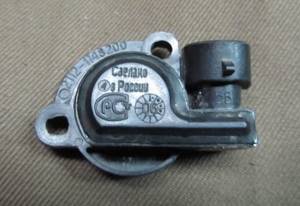

Новый датчик положения дроссельной заслонки

В данной статье мы рассмотрим основные признаки, свидетельствующие о выходе из строя данного датчика, узнаем как проверить ДПДЗ, а также ознакомимся с его конструкцией. Эта инструкция подойдет для владельцев автомобилей ВАЗ 2110, 2114, Приора, Калина и даже Рено Логан.

Конструкция ДПДЗ

Датчик положения дроссельной заслонки – это устройство, которое предназначено для точного распределения количества топливной смеси, попадающей в камеру сгорания двигателя.

Его использование в современных моторах позволяет повысить экономичность автомобиля, а также повышение коэффициента полезного действия силового агрегата.

Он расположен в системе подачи топлива на оси дроссельной заслонки.

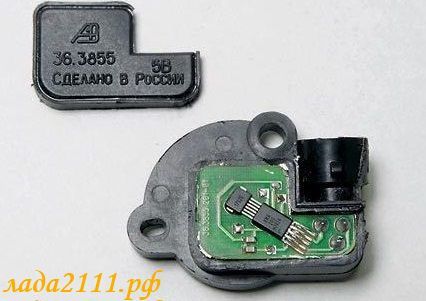

Так выглядит конструкция ДПДЗ

Виды

На современном этапе развития автомобильной техники на рынке представлены такие виды ДПДЗ:

1. Бесконтактный;


   Бесконтактный датчик положения дроссельной заслонки с обозначением выводов

2. Пленочный резисторного типа.

Последние конструктивно имеют резистивные контакты в виде дорожек, по которым определяется напряжение, а бесконтактные проводят данный замер на основе магнитного эффекта. Различия датчиков характеризируются их ценой и сроком службы. Бесконтактные являются более дорогими, но и срок службы у них заметно выше.

Принцип действия

Как указывалось выше датчик располагается возле дроссельной заслонки. При нажатии на педаль он проводит замер выходного напряжения. В том случае, когда дроссельная заслонка имеет положение «закрыто», напряжение в датчике составляет до 0,7 Вольт.

Когда водитель нажимает на газ, ось заслонки поворачивается и соответственно меняет наклон ползунка под конкретным углом. Реакция датчика проявляется в изменении сопротивления на контактных дорожках и, следовательно, повышением выходного напряжения. При полном открытии дросселя напряжение составляет до 4 Вольт.

Данные указаны для автомобилей ВАЗ.

Считыванием этих значений занимается электронный блок управления автомобиля. На основании полученных данных он применяет изменения в количество подачи горючей смеси. Стоит заметить, что вся эта процедура происходит практически мгновенно, что позволяет эффективно подбирать режим работы мотора, а также расход топлива.

Признаки неисправности датчика

При исправном ДПДЗ ваше транспортное средство работает без нехарактерный рывков, дерганий и быстро откликается на нажатие педали газа. Если же какое-то из данных условий не соблюдается, то возможно имеет место быть неисправность датчика. Это можно определить по таким признакам:

• Пуск двигателя затруднен как на горячую, так и на холодную;
• Повышается расход топлива при чем значительно;
• При движении появляются рывки мотора;
• На холостом ходу обороты чаще завышены, нежели в норме;
• Ускорение автомобиля происходит вяло;
• Иногда возникают посторонние звуки схожие на хлопки в районе впускного коллектора;
• Силовой агрегат может глохнуть на холостом ходу;
• На панели приборов моргает индикатор Check или светится постоянно.

Чаще всего датчик приходит в негодность из-за превышения сроков эксплуатации вследствие выработки. Контактная группа имеет напыление и соответственно для него характерен износ. Те ДПДЗ, которые работает по бесконтактному принципу лишены такого недостатка и соответственно служат гораздо дольше.

• Для того, чтобы окончательно убедиться в необходимости замены данной детали, нужно уметь провести проверку датчика.
• Видео по теме:

Проверка ДПДЗ

Проверка датчика положения дроссельной заслонки для автомобилей ВАЗ 2110, 2114, Приора, Калина, Рено Логан и др. проводится так:

1. Выключить зажигание автомобиля;
2. Использовать вольтметр для проверки напряжения датчика, которое при закрытой заслонке составляет около 0,7 Вольт;
3. Произвести замер выходного напряжения на полностью открытой заслонке. Оно должно составлять порядка 4-х Вольт;
4. Проверить равномерность изменения напряжения, путем проворачивания бегунка датчика. При этом не должны наблюдаться скачки значений.

Если в полученных данных имеются отклонения, то деталь необходимо заменить на новую. В тех случаях, когда значения совпадают, то датчик исправен и поломку следует искать в других датчиках.

Источник: http://avto-moto24.ru/1127-priznaki-neispravnosti-datchika-polozheniya-drosselnoj-zaslonki.html

Датчик положения дроссельной заслонки на приоре и других моделях ваз — Автомастер

Современные автомобили управляются и контролируются бортовым компьютером. Не стала исключением и модельная линия «Лада Приора», центральным контролирующим устройством которой, служит ЭБУ (электронный блок управления).

При управлении двигателем со стороны компьютера, последнему необходимо получать самую актуальную информацию от многочисленных датчиков расположенных в подкапотном пространстве и других местах автомобиля.

Одним из таких важных элементов является датчик положения дроссельной заслонки или ДПДЗ Приоры.

Важность этого элемента обусловлена его предназначением – вычислением положения заслонки на текущий момент времени.

Когда вы нажимаете на педаль газа (связанную с дроссельным узлом при помощи специального тросика), заслонка приоткрывается ровно на столько, на сколько вы приложили нажимное усилие. При этом от степени нажатия зависит и количество подаваемого в цилиндры топлива. Для того чтобы ЭБУ мог рассчитать количество бензина для подачи, он опрашивает ДПДЗ который и фиксирует требуемые данные.

Дпдз приоры, признаки неисправности

На самом деле симптомы, свидетельствующие о возможных проблемах с датчиком, могут быть различными. Самые распространенные из них приведем ниже:

• плавающие обороты и неустойчивая работа двигателя;
• подергивания и рывки при ускорении;
• потеря мощности;
• произвольное повышение оборотов двигателя;
• нестабильный холостой ход;
• увеличение расхода топлива.

Если в процессе эксплуатации автомобиля вы наблюдаете один или несколько вышеуказанных признаков, то в первую очередь стоит уделить внимание именно ДПДЗ.

«Следует помнить! Датчик ремонту не подлежит, а просто меняется на новое, рабочее изделие»

Самостоятельная проверка работоспособности

В большинстве случаев при возникновении проблем с ДПДЗ, высвечивается ошибка «check engine». Подключив диагностический прибор можно выявить ее код и причины ошибки. Случается так, что по каким-либо причинам «чек» не загорается, в таком случае без использования мультиметра при диагностике не обойтись.

Первым делом необходимо убедиться поступает ли питание на сам датчик. Для этого от устройства необходимо отсоединить фишку с проводами и произвести замеры контактов при включенном зажигании. Если питание поступает, то производится осмотр самого устройства.

Как уже говорилось выше, при выявлении причин неисправностей в датчике он подлежит замене.

Замена датчика положения дроссельной заслонки (Приора)

Процедура снятия и установки достаточно простая. Все что потребуется это отвертка.

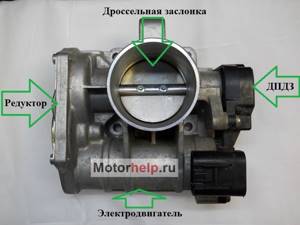

Устройство для определения положения заслонки располагается непосредственно на дроссельном узле и крепится при помощи всего двух болтов.

1. Первое что нужно сделать – отсоединить контактные провода от корпуса изделия. Штекер удерживается на месте при помощи небольшой пластиковой защелки, которую при снятии необходимо отвести. Перед проведением работ, не забудьте обесточить бортовую сеть в автомобиле, предварительно отсоединив минусовую клемму аккумуляторной батареи.

1. При помощи отвертки открутите два болта и выньте изделие из места его крепления.

1. При обратной установке обратите внимание на специальное уплотнительное поролоновое кольцо. Убедитесь, что оно не имеет повреждений.

1. На этом замена ДПДЗ для приоры закончена.

Если рассматривать вопрос цены датчика, то на рынке самое дешевое изделие отпускается по цене 300 рублей, а самое дорогое достигает суммы в более чем одну тысячу рублей.

Источник:

Датчик положения дроссельной заслонки признаки неисправности приора

ГлавнаяВаз 2110Датчик положения дроссельной заслонки признаки неисправности приора

Датчик положения дроссельной заслонки на Приоре находится там же, где и у всех остальных переднеприводных автомобилей ВАЗ. Непосредственно на дроссельном узле, рядом с регулятором холостого хода. Симптомы неисправности ДПДЗ на Приоре могут быть разными, и основные приведены ниже:

1. неустойчивые обороты двигателя
2. провалы при движении
3. рывки при ускорении
4. отсутствие холостого хода
5. потеря мощности двигателя
6. повышенные обороты — соответственно невозможность торможения двигателем

Если хотя бы один из выше перечисленных симптомов есть у вашей Приоры, то стоит уделить внимание именно датчику положения дроссельной заслонки. Благо, заменить его можно без особых проблем своими руками, и понадобится для этого следующий инструмент:

• Отвертка с крестообразным лезвием
• Магнитная рукоятка

Порядок замены ДПДЗ на Приоре самостоятельно

Прежде чем начинать данный ремонт, необходимо убедиться в том, что отсутствует питание на колодке жгута датчика. Лучше всего полностью отключить питание автомобиля, отсоединив клемму «-» от аккумуляторной батареи.

Далее необходимо отсоединить штекер от ДПДЗ, как это наглядно показано на фото ниже, предварительно немного отжав фиксатор вверх.

Теперь при помощи крестовой отвертки отворачиваем два винта крепления датчика к дроссельному узлу. Приведенная картинка ниже все демонстрирует наглядно.

Далее вынимаем ДПДЗ, не прикладывая больших усилий.

Обратите внимание, что в месте установки данного датчика находится специальное поролоновое кольцо (прокладка), которое должно быть целым и невредимым. При установке нового датчика еще раз в этом убедитесь.

Замена ДПДЗ осуществляется в обратной последовательности, и сложности при выполнении ремонта вряд ли возникнет. Перед покупкой нового стоит переписать код детали, чтобы купить такой же.

Видео по замене ДПДЗ на Приоре

Более наглядно данный ремонт можно посмотреть на приведенном ниже обзоре, где я постарался снять все максимально понятно и доступно.

Датчик положения дроссельной заслонки на Приору — цена вопроса

Как и для каждой другой детали, датчики ЭСУД очень сильно могут отличаться по своей цене, и зависит в большей степени этот факт от производителя.

1. Автоваз 765 руб.
2. Омега 275 руб.
3. ERA 385 руб.
4. GM — более 1000 руб.

Как видите, разброс цен довольно большой. Но не стоит скупиться и покупать самый дешевый вариант, так как качество в таком случае ждать особого не стоит!

priora-remont.ru

Датчик положения дроссельной заслонки на Приоре и других моделях ВАЗ

• Датчик положения дроссельной заслонки (ДПДЗ) в любом автомобиле, в том числе Лада Приора, необходим для обеспечения нужного объема горючего в соответствии с тем, как открыта заслонка.
• Как и у любого другого регулятора, ресурс эксплуатации ДПДЗ не вечный, соответственно, рано или поздно автовладельцу придется столкнуться с неисправностями устройства.
• Как произвести замену датчика и какой его принцип работы — читайте ниже.

Контроллер находится в дроссельном узле, неподалеку от регулятора холостого хода. Устройство имеет три выхода.

Один из них — сигнальный, который подключается к блоку управления, второй — это питание от бортовой сети, а третий — это масса, подключаемая к кузову транспортного средства.

Наибольшее сопротивление устройства фиксируется при закрытой заслонке. Когда водитель жмет на педаль газа, заслонка начинает открываться, в результате чего меняется показатель сопротивления.

При нажатии на газ постоянный магнит устройства начинает вращаться. В этот же момент осуществляется изменение параметра сопротивления чувствительного компонента устройства, это происходит в результате изменения магнитного поля вокруг него.

Но в этом случае блок управления автомобилем фиксирует не напряжение, а изменение угла зажигания.

Место расположения датчика в Калине

Признаки и причины неисправностей ДПДЗ

Поскольку конструкция ДПДЗ довольно простая, причин его неисправности может быть несколько:

• стерся слой напыления на устройстве;
• вышел из строя подвижный сердечник;
• износ подложки регулятора, который может быть либо полным, либо частичным.

Что касается признаков неисправности, то определить поломку ДПДЗ можно по таким симптомам:

1. Обороты силового агрегата стали неустойчивыми, особенно, при движении в гору.
2. Во время движения наблюдаются провалы — водитель жмет на газ, а автомобиль в этот момент отказывается ускоряться.
3. Резкие рывки при ускорении, которые обусловлены провалами. Нажимая на газ, сначала ощущается провал, затем автомобиль начинает резко набирать обороты.
4. Плохой холостой ход, при включении нейтральной передачи двигатель может заглохнуть.
5. Мощность силового агрегата в целом снижается.
6. Увеличенные обороты мотора, в результате чего водитель уже не может тормозить двигателем.
7. Еще один симптом — появление индикатора на приборной панели (автор видео о симптомах неисправности и замене ДПДЗ — Иван Васильевич).

При выходе из строя ДПДЗ на панели приборов загорится ошибка.

Руководство по ремонту датчика

Как заменить и отремонтировать датчик дроссельной заслонки? Перед тем, как приступить к процессу, необходимо обесточить бортовую сеть транспортного средства, для этого отключите аккумулятор.

Дальнейшие действия осуществляются в такой последовательности:

1. Откройте капот и найдите регулятор, как мы уже сообщили, он расположен на дроссельном узле. Вам необходимо отсоединить от него разъем. Чтобы сделать это, само крепление необходимо отодвинуть вверх, как показано на фото.
2. Далее, используя отвертку с крестовым наконечником, нужно выкрутить два болтика, который фиксируют контроллер к узлу. Будьте осторожны и не потеряйте эти болты.
3. После того, как болты будут откручены, датчик необходимо демонтировать.
4. Когда регулятор будет снять, обратите внимание на место его посадки. Здесь вы можете увидеть специальную поролоновую прокладку, ее необходимо оставить целой. Внимательно осмотрите прокладку — если на ней имеются следы повреждений, то ее лучше заменить.
5. Если вы решили произвести ремонт устройства своими силами, то вам необходимо внимательно осмотреть деталь на предмет наличия повреждений. Измерьте ширину вала, этот показатель должен составлять 5 мм. Если этот показатель другой, то изменить зазор не выйдет, потребуется его полная замены. Вполне возможно, что для обеспечения нормальной работы силового агрегата вам придется также очистить сам дроссель. Ведь если на оси узла скопилась грязь, контроллер будет с трудом приходить в движение.
6. Что касается дальнейшей установки, то в этом вопросе также нет ничего сложного. Монтаж производится в обратной последовательности, эта задача не должна вызвать сложностей.

1. Отключите АКБ, после чего отсоедините штекер от устройства. 2. Отверткой открутите болты крепления регулятора. 3. Извлеките датчик и произведите его замену на новый.

Видео «Самостоятельная диагностика и замена датчика в домашних условиях»

1. Как проверить работоспособность датчика положения дроссельной заслонки и как заменить неработающее устройство — более подробная инструкция представлена на видео (автор — Александр Скрипченко).

Источник: https://auto-nix.ru/obsluzhivanie/datchik-polozheniya-drosselnoj-zaslonki-na-priore-i-drugih-modelyah-vaz.html

Дпдз – датчики положения дроссельной заслонки в приоре и калине: характеристики датчика — АвтоСовет

Дроссельная заслонка – один из ключевых компонентов, который отвечает за работу двигателя автомобиля. Она является частью впускной системы, и от ее правильной работы зависит количество воздуха, которое поступит в камеру сгорания, где он детонирует после смешивания с бензином.

Чтобы процесс детонации был максимально эффективным, электронный блок управления автомобиля должен контролировать время открытия дроссельной заслонки, тем самым впуская столько воздуха, сколько потребуется для образования идеальной смеси в конкретный момент времени. За информацию о том, в каком положении находится дроссельная заслонка, отвечает соответствующий датчик. При его выходе из строя водителя ожидают неприятности, которые могут привести к поломке деталей двигателя.

Виды датчиков положения дроссельной заслонки (ДПДЗ)

В зависимости от типа конструкции можно разделить датчики положения дроссельной заслонки на следующие виды:

• Пленочно-резистивные. Простые варианты потенциометров, и они способны проработать около 50 тысяч километров до выхода из строя;
• Магниторезистивные или бесконтактные. Их принцип работы основан на эффекте Холла, а стоимость подобных датчиков гораздо выше, чем пленочно-резистивных вариантов. При этом ресурс датчика зависит только от качества исполнения механических элементов, и они способны работать более 100 тысяч километров.

Устанавливается ДПДЗ, в большинстве случаев, на корпусе дроссельной заслонки со стороны противоположной приводу воздушной заслонки. Подвижный элемент датчика имеет механическую связь с осью заслонки.

Симптомы выхода из строя датчика положения дроссельной заслонки

Независимо от типа датчика, определить его неисправность можно по следующим признакам:

• Нажатие на педаль акселератора приводит к тому, что двигатель перегазовывает или глохнет;
• Мотор работает нестабильно и глохнет на холостом ходу;
• Снижение динамики двигателя, особенно на низких передачах;
• Повысился расход топлива;
• Мотор самопроизвольно глохнет на нейтральной передаче.

Если на автомобиле проявляются перечисленные выше неисправности и горит лампочка Check Engine, велика вероятность, что вышел из строя именно датчик положения дроссельной заслонки. При этом важно отметить, лампочка «Проверьте двигатель» включается при неисправности датчика положения дроссельной заслонки не на всех автомобилях.

Основные причины неисправностей

В зависимости от того, какой тип датчика используется на автомобиле, можно выделить основные проблемы, которым они подвержены.

Бюджетные пленочно-резистивные датчики положения дроссельной заслонки чаще всего выходят из строя по причине износа резистивного слоя механическим путем. Так при работе может быть изношен движок датчика. Еще одной распространенной причиной выхода из строя пленочно-резистивного варианта датчика является попадание на него грязи, которая приводит в негодность рабочую поверхность.

Бесконтактные ДПДЗ чаще всего выходят из строя по причине механической поломки движущегося узла. Также среди типичных «болезней» можно выделить неисправности в работе электронного преобразователя получаемых магнитных сигналов в постоянное напряжение.

Как проверить датчик положения дроссельной заслонки

Проверка датчика положения дроссельной заслонки требует наличия мультиметра. В зависимости от типа датчика и автомобиля, на котором он установлен, будут варьироваться приведенные в инструкции ниже значения напряжения и сопротивления, снимаемого с датчика. При этом кардинально процесс проверки ДПДЗ отличаться на различных моделях автомобилей и датчиков не будет.

Чтобы проверить датчик положения дроссельной заслонки, выполните следующие действия:

1. Выключите двигатель и устраните препятствия для легкого доступа к датчику положения дроссельной заслонки. В большинстве случаев для этого потребуется снять воздуховоды воздушного фильтра с патрубка и убрать шланги вентиляции;
2. Далее отключите провода, которые подходят к ДПДЗ, чаще всего они отщелкиваются;
3. После этого в датчике будут видны 3 контакта: питание, масса и сигнал для блока управления. Необходимо определить, какие их них за что отвечают;
4. Следом потребуется завести двигатель и подключить плюсовую клемму мультиметра к выводу питания, а минусовую к выводу массы. Тестер должен быть включен в режим замера напряжения. В данном измерении должно получиться значение около 5 Вольт (возможен небольшой разброс);
5. Измерив напряжение, необходимо выключить зажигание и переключить мультиметр на измерение сопротивления;
6. Далее с закрытой дроссельной заслонкой необходимо измерить сопротивление между контактами массы и сигнала для блока управления. В результате должно получиться значение около 1 кОм (возможны показания от 0,8 до 1,2 кОм);
7. После этого необходимо открыть дроссельную заслонку и повторить измерение сопротивления. Должно получиться значение от 2,3 до 2,7 кОм.

Как отмечалось выше, цифры измерений могут варьироваться, в зависимости от модели датчика и автомобиля. Посмотреть результаты для конкретной машины можно в техническом руководстве к ней или на специализированных форумах в интернете.

Если в результате диагностики был сделан вывод о неисправности датчика, его потребуется заменить.

Как заменить датчик положения дроссельной заслонки

Процесс замены датчика положения дроссельной заслонки состоит из трех этапов: снятие старого датчика, установка нового и сброс ошибки о неисправной работе устройства из памяти электронного блок управления. Чтобы заменить ДПДЗ, необходимо выполнить следующие действия:

1. Выключить зажигание, при этом клеммы с аккумулятора можно не сбрасывать, поскольку датчик будет обесточен;
2. Далее требуется снять разъем с датчика и открутить винты крепления (чаще всего два);
3. После этого начинается процедура установки нового датчика. Аккуратно требуется соединить торец оси заслонки с посадочным местом датчика;
4. Поворачивая датчик по кругу, необходимо совместить отверстия и вкрутить винты;
5. Следом наденьте разъем;
6. Чтобы сбросить ошибку из памяти контроллера, снимите клеммы аккумулятора на ночь (более чем на 8 часов), за это время память должна обнулиться. Если удалить ошибки не получилось, можно попробовать продолжить эксплуатацию машины в «щадящем режиме», дожидаясь пока электронный блок управления самостоятельно ее сбросит. Более надежный вариант – обратиться к мастерам на сервисе для сброса ошибки мотортестером.

Следует отметить, что некоторые современные датчики требуется не только заменить, но и отрегулировать. Например, в машинах компании АвтоВАЗ регулировка датчика положения дроссельной заслонки не требуется, но во многих иномарках она необходима.

Как отрегулировать датчик положения дроссельной заслонки

Регулировка ДПДЗ выполняется следующим образом:

1. Необходимо после установки нового датчика полностью закрыть воздушную заслонку;
2. Далее щупы мультиметра в режиме вольтметра подключаются, в соответствии с полярностью, к массе машины и выходу датчика;
3. После этого датчик следует повернуть (предварительно ослабив крепления) таким образом, чтобы вольтметр показывал минимальное напряжение датчика (в идеале 0 Вольт, но на практике это значение может быть больше);
4. Когда минимального показателя вольтметра удастся добиться, требуется закрутить болты.

Если после выполнения регулировки возникают проблемы с холостыми оборотами (завышены), потребуется провести процедуру обучения электронного блока управления автомобиля параметрам нового датчика. Делается это следующим образом:

1. С аккумулятора необходимо сбросить обе клеммы на 15-20 минут;
2. Далее нужно вернуть клеммы на место и убедиться, что дроссельная заслонка закрыта;
3. После этого следует на несколько секунд включить зажигание, но не заводить двигатель;
4. Через секунд 10-15 после старта зажигания его можно выключать;
5. Вновь необходимо подождать около 15-20 секунд, за это время электронный блок управления сможет «запомнить» параметры датчика, который был установлен вместо оригинального.

Крайне не рекомендуется приобретать неоригинальные датчики положения дроссельной заслонки, особенно низкого качества. Связано это с температурным режимом работы элемента. При перегреве неоригинальные датчики будут искажать результаты, что скажется на работе двигателя.

(442

Источник:

Диагностика датчика положения дроссельной заслонки

• Рывки, резкое колебание или зависание на одной отметке стрелки тахометра, нестабильность холостого хода и периодически самопроизвольно глохнущий двигатель.
• Такие симптомы могут указывать на выход из строя датчика положения дроссельной заслонки.
• Нередко в этом случае на панели приборов загорается символ Check Engine, свидетельствующий о регистрации соответствующей ошибки контроллером.

Проверка цепи датчика положения дроссельной заслонки

Часто бывает, что сам датчик находится в исправном состоянии, а ошибка Р0122 (низкий уровень сигнала в цепи ДПДЗ) является свидетельством неполадок в проводке или повреждения контактов.

Выявить истинную причину поможет вольтметр. Для проверки цепи необходимо отсоединить колодку проводов от ДПДЗ, после чего замерить напряжение между контактами А и B штекера.

Оно должно быть равным 4,8–5,2 В.

В том случае, если напряжение отсутствует, следует «прозвонить» проводку от вывода 32 электронного блока управления до контакта А штекера и от вывода 17 до вывода В. Отсутствие контакта говорит о замыкании или обрыве соответствующего провода, а его наличие при отсутствии нормативного напряжения – о неисправности контроллера.

Диагностика ДПДЗ

Самый простой способ проверки ДПДЗ – замена его на гарантированно рабочий. Впрочем, если исправного датчика под рукой нет, зато есть мультиметр, вполне можно определить, в нем ли вообще проблема. Тем более что снимать сам датчик для этого не нужно. Понадобятся лишь два тонких провода или иглы, которые надо вставить в колодку снаружи через отверстия для проводов.

Объективная проверка датчика может быть произведена путем замера напряжения на выводах В и C при включенном зажигании и различном положении дроссельной заслонки.

Изменять последнее можно как путем нажатия на педаль газа (в нажатом положении ее можно зафиксировать грузом), так и вручную. При полностью открытой заслонке напряжение должно находиться в диапазоне 0,35–0,7 В, а при полностью открытой – 4,05–4,75 В.

Если показания вольтметра отличаются от указанных, ДПДЗ нуждается в замене.

При проверке также целесообразно проверить, насколько точно работает потенциометр датчика и насколько свободно перемещается заслонка. Поворот последней должен осуществляться легко и без заеданий, а значение напряжения на выходе датчика изменяться пропорционально углу, на который перемещается заслонка.

Источник: https://razborkadonskoe.ru/rashodniki/dpdz-datchiki-polozheniya-drosselnoj-zaslonki-v-priore-i-kaline-harakteristiki-datchika.html

Как Почистить Дроссельную Заслонку Приора 16

Очистка дроссельной заслонки на приоре

Добро пожаловать! Дроссельная заслонка — так молвят в народе по сути тот агрегат об которым мы сейчас с вами будем гласить, именуется дроссельный узел, а заслонка это только маленькая но очень принципиальная часть узла, которая отвечает за подачу воздуха в движок автомобиля, как вы уже понимаете движок у автомобиля может работать только с помощью бензина и воздуха который с ним смешивается, потому что бензин без воздуха просто не возгореться и автомобиль даже и не заведётся в связи с этим, но воздух которым питается автомобиль не таковой незапятнанный как кажется, вить в нём находится пыль (Воздух берётся из среды), какие другие частицы грязищи и т.д. Дроссельную заслонку и все примыкающие после того как все если приора не. Подробная статья о том, как почистить дроссельную заслонку своими руками на ваз-2112. Как снять и почистить дроссельную заслонку опель астра. 12.10.2016. Опель астра g,. Как почистить дроссельную заслонку в лада приора? В общём всё находится в зависимости от того по каким дорогам автомобиль эксплуатируется, если по грунтовой дороге где пыли предостаточно, то с течением времени пыль эта и грязюка оседает на дроссельном узле и автомобиль начинает некорректно работать, самое 1-ый симптом который подаст засорённый узел это холостые обороты, а конкретно они у вас будут плавать, так же не с того не с этого обороты могут повыситься причём на педаль акселератора вы даже и не нажимаете при всем этом и ещё кой какие симптомы будут, их мы уже указали чуток ниже и ознакомитесь вы с ними по мере чтения этой статьи по очистке дроссельной заслонки.

Примечание! Чтоб произвести прочистку, нужен будет: Очиститель карбюратора (Продаётся в автомагазинах в виде баллончика), а так же вороток с накидными головками и различного рода отвёртки!

Краткое содержание:

Где находится дроссельный узел? В 16 клапанных автомобилях ну и в 8 клапанных отыскать его не составит огромного труда, но вот только экран который закрывает движок у автомобиля будет препятствовать нахождению дроссельного узла, потому при его снятии и вообщем чтоб отыскать его этот экран для вас необходимо будет снять, более тщательно о том как снять экран с двигателя автомобиля читайте в статье: «Замена экрана мотора на автомобиле», после его снятия вы увидите полностью движок у автомобиля и сам дроссельный узел соответственно, для наглядности узел чуток ниже показан красноватой стрелкой, а голубой указана распорная штанга которая с завода на авто не ставилась, потому данного агрегата у вас нет и потому его находить не надо.

Когда нужно чистить дроссельный узел? При засорение (В главном сама заслонка засоряется) у автомобиля сперва начинают плавать обороты на холостом ходу, так же двигатель может временами глохнуть и дерганья появятся при езде (В особенности при резком разгоне это приметно), не считая этого движок чуток по подольше может запускаться чем обычно, но такие же симптомы характерны и различному роду датчиков, потому гласить что конкретно узел засорился тут можно но может и не в нём всё дело быть, не считая того узел не засоряется обычно после долгого использования автомобиля (Через 40.000-60.000 тыс. км.) и если вы совершенно не так давно приобрели новый узел и у вас появились данные симптомы, то вероятнее всего всё дело даже и не в нём и заглядывать туда даже и не имеет смысла.

Как очистить дроссельную заслонку на ВАЗ 2170-ВАЗ 2172?

Разбираемся с системой впуска на Приоре (чистим дроссель)

Как я провел субботу, отважился на обследовании системы впуска и вот что из этого вышло. Как правильно почистить на загрязнившуюся дроссельную заслонку на лада приора 16.

Сегодня я расскажу о том, как почистить дроссельную заслонку ваз 2110 своими руками с подробным описанием всего процесса и информативными фото.

Как почистить дроссельную заслонку на ваз 2114, калина, приора,. Вышло огромное.

Ваз 2110/2112 чистка дроссельной заслонки

при помощи обыкновенной воды , моем заслонку.

Примечание! На автомобилях Лада Приора применялся узел за всё время их выпуска двух типов, первый — это узел с троссиковым приводом (Где то до 2010-2011 года все машины данным узлом комплектовались, а уже после 2010-2011 второй узел начал ставиться), а второй — это узел от системы е-газ на котором уже отсутствует троссиковый привод и если он у вас стоит и вы решили его очистить, то нужно быть более аккуратным и кстати, когда установите данный узел на автомобиль нужно ещё дождаться пока контроллер под него адаптируется, в противном случае когда вы заведёте автомобиль он у вас будет работать в аварийном режиме (Обороты сильно повысятся и расход увеличиться), как сделать чтобы контроллер мог адаптироваться под вновь установленный на автомобиль узел, мы опишем и вы узнаете всё это по мере прочтения этой статьи!

1) Сперва начнём разговор об узле с троссиковым приводом и по ходу будет немного перебираться к узлу с электронной педалью газа, в начале вам нужно будет его снять, снимаются оба узла практически идентично (Слил частично охлаждающую жидкость, отвернул болты их крепления, отсоединил все колодки проводов и все шланги и снял после этого с автомобиля), но вот мороки с троссиковым узлом немного больше будет, более подробно о том как снять этот агрегат с автомобиля, читайте в статье: «Замена дроссельного узла с троссиковым приводом на ВАЗ», если у вас е-газ то тоже эту статью изучите, чтобы хоть иметь какое то представление о том как снимается узел с автомобиля.

Примечание! Перед тем как снять обязательно клемму минус с аккумулятора скиньте, о том как это сделать читайте в статье: «Замена аккумулятора на ВАЗ», в пунтке 1 всё подробно расписано!

2) После снятия переходите к чистке, во время данной процедуры делайте всё как можно более плавно и мягче, потому что если к примеру двигать заслонку на е-газе то её можно очень легко повредить (Кстати трогать заслонку на е-газе вообще не рекомендуют, то есть открывать её рукой и закрывать, поэтому если можете без этого её как ни будь почистите ну или в крайнем случае откройте, но только делайте это очень аккуратно не повредив ничего при этом), хотя к узлу с троссиковым приводом это по больше мере не относиться, на таком узле с боку располагается сектор (Указан ниже на фото стрелкой) вращая который можно полностью открыть и полностью закрыть саму заслонку, при этом когда её откроете по брызгайте во внутреннюю часть при помощи очистителя для карбюратора и до тех пор прочищайте узел таким образом узел, пока всю грязь с него не уберёте.

Примечание! Когда будете прочищать узел, будьте аккуратней и обязательно с него ещё датчики все снимите которые на нём находятся (Это касается узла с троссиковым приводом, на нём стоит два датчика, о том как их снять мы описали в статье ссылка на которую дана чуть выше, она ещё называет: «Замена дроссельного узла на ВАЗ»), кроме того на электронной заслонки присутствует блок управления ею, на него тоже брызгать жидкостью не нужно, достаточно будет только того что вы всю грязь с внутренней части узла уберёте (Где ещё сама заслонка стоит), а на наружную часть даже и брызгать не стоит!

• 3) Как только узел будет очищен можете смело устанавливать в обратном порядке его на автомобиль и подсоединить при этом к нему все датчики, но вот только устанавливать сразу же не спешите, положите на солнышко и пусть он высохнет весь от влаги, а то вся влага и грязь после того как вы заведёте двигатель у автомобиля полетит во внутрь, кроме того если ваш автомобиль комплектуется системой е-газ то на ней ещё нужно будет делать адаптацию контроллера к дроссельному узлу после его установки, для этого в плюсовую погоду (Свыше 7 завод рекомендует, а иначе адаптация может не получиться) поверните ключ в зажигании на автомобиле до такого уровня когда все приборы загораются, после чего подождите около 30 секунд (Можно и больше) и заведите после этого машину, если обороты будут нормальные (Не завышены слишком) то значит адаптация прошла успешно, в противном случае вам её придётся повторить, более подробно об этой адаптации мы писали в статье: «Чистка дросселя на калине», поэтому обязательно ознакомьтесь с ней.
• Дополнительный видео-ролик: Более подробно увидеть то как дроссельный узел можно снять с автомобиля и после чего прочистить его, вы можете в ролике размещён который чуть ниже, но в том ролике автомобиль ВАЗ 2110 используется, но у него практически такой же 16 клапанный двигатель который ставился и на приору, поэтому разницы особой с десяткой и с приорой не будет.
• Источник

Источник: http://sis26.ru/kak-pochistit-drosselnuju-zaslonku-priora-16/
