Замена стеклоочистителей лобового стекла на ваз 2108, ваз 2109, ваз 21099

Замена трапеции стеклоочистителя на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Замена стеклоочистителей лобового стекла на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать! Из сегодняшней статьи вы научитесь, заменять трапецию стеклоочистителя и производить её ремонт. А так же вы узнаете для себя как можно полностью разобрать и собрать трапецию стеклоочистителя. Замена трапеции будет производится на автомобилях, как видно из заголовка записи «Самарского» семейства.

Примечание! Совместно с ремонтом трапеции стеклоочистителя, в статью был еще добавлен ремонт мото-редуктора который тоже является очень важным и основным элементом в работе дворников!

Когда нужно менять трапецию на новую? В некоторых случаях она подлежит замене при выходе из строя, а в некоторых случаях её можно и вовсе не заменять на новую, достаточно её просто снять и после чего отремонтировать.

При выходе трапеции из строя, как правило дворники у автомобиля начинают работать неправильно, то есть:

  • Без видимой на то причины они могут работать медленно.
  • Или же не работать вообще.

Замена трапеции стеклоочистителя:

Примечание! Прежде чем приступить к работе, снимите оба дворника с валика трапеции!

1) В начале операции обесточьте аккумуляторную батарею, скинув для этого с неё клему «-». (Если вы не разу не работали с аккумуляторной батареей и не знаете как с неё скинуть клему «-», то в таком случае прочтите статью в которой все подробности указаны. А статья называется: «Замена аккумулятора », пункт «1»)

2) Следом снимите монтажный блок, с подкапотного пространства автомобиля. (Как снять блок, см. в статье: «Замена монтажного блока »)

3) После чего снимите дворники с автомобиля. (Как снять дворники, см. в статье: «Замена стеклоочистителей лобового стекла »)

4) Далее разъедините колодку и жгут проводов мото-редуктора стеклоочистителя.

Замена стеклоочистителей лобового стекла на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

5) Затем с помощью удлинителя с накидной головкой, отверните нижний болт который крепит трапецию стеклоочистителя к кузову автомобиля.

Замена стеклоочистителей лобового стекла на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Примечание! Когда болт будет выкручен, обратите свое внимание что под этим болтом располагается провод «массы», поэтому при отворачивании болта будьте аккуратны, не повредите провод!

Замена стеклоочистителей лобового стекла на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

6) После чего извлеките из кузова пластмассовый держатель проводов, что бы не потерять его в дальнейшем при снятии трапеции.

Замена стеклоочистителей лобового стекла на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Примечание! Когда держатель будет извлечен, руками разогните его и вследствие чего снимите его с проводов!

Замена стеклоочистителей лобового стекла на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

7) Теперь выведите оба валика трапеции стеклоочистителя из отверстий.

Замена стеклоочистителей лобового стекла на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

8) И в завершение извлеките трапецию стеклоочистителя на ружу, через самую широкую часть отсека перед лобовым стеклом.

Замена стеклоочистителей лобового стекла на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Примечание! Устанавливается трапеция стеклоочистителя, в обратном порядке снятию!

Полная разборка трапеции стеклоочистителя и её ремонт:

Примечание! В ходе ремонта трапеции стеклоочистителя, ни в коем случае если у вас нет соответствующего опыта не выворачивайте винт регулировки вала якоря. При его выворачивании нарушается осевой зазор у вала!

Замена стеклоочистителей лобового стекла на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Снятие: 1) В начале с помощью гаечного ключа отверните гайку, которая крепит кривошип трапеции.

Замена стеклоочистителей лобового стекла на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

  • 2) И после чего снимите кривошип, поддев его для этого с помощью отвертки.
  • 3) Теперь повторно взяв в руки гаечный ключ, отверните три болта которые крепят мото-редуктор к кронштейну.
  • 4) Когда три болта будут откручены, отверткой отверните два винта которые крепят провода к предохранителю, и после чего отсоедините их.
  • 5) Следом ухватитесь рукой за мото-редуктор и аккуратно снимите его с кронштейна.
  • 6) Далее поддев отверткой, снимите с вала редуктора стопорное кольцо.

Примечание! За стопорным кольцом располагаются регулировочные шайбы, которые так же необходимо снять. Кстати для более точно обратной сборки, регулировочные шайбы необходимо промаркировать например с помощью фломастера, и при сборке каждую установите на свое место!

7) Теперь отверните три винта которые крепят крышку к редуктору. После отворачивания снимите крышку.

  1. 8) Когда крышка будет снята, под ней вы увидите панель редуктора, которую тоже будет необходимо снять.
  2. 9) Затем немного повернув редуктор, рукой снимите с него шестерню.
  3. 10) Далее отверните два винта, которые крепят корпус редуктора.

Примечание! Второй винт располагается с другой стороны редуктора!

  • 11) После отворачивания винтов, извлеките две небольших пластинки из корпуса электродвигателя.
  • 12) И после чего отсоедините корпус редуктора, от корпуса электродвигателя.
  • 13) Следом извлеките из корпуса электродвигателя, якорь.

Примечание! Когда якорь будет извлечен, продуйте корпус электродвигателя сжатым воздухом для того что бы удалить из него все мелкие частички угольной пыль!

14) Теперь переберитесь к трапеции стеклоочистителя, и после чего с обоих валиков трапеции снимите оба стопорных кольца.

Примечание! Под стопорными кольцами находятся регулировочные шайбы, которые так же необходимо снять!

  1. 15) Далее отсоедините тягу от кронштейна стеклоочистителя и после чего с обоих валиков снимите регулировочные шайбы.

Примечание! После отсоединения тяги переберитесь к кронштейну и от него таким же образом отсоедините с обоих сторон уплотнительные кольца, которые располагаются в проточках этого кронштейна!

  • 16) Затем снова возьмите в руки корпус редуктора, и извлеките из щеткодержателя который на нем находится, пружины щеток.

Примечание! Деформированные, потерявшие упругость пружины замените на новые!

17) После чего рукой слегка понажимайте на щетки в щеткодержателе.

Примечание! Щетки должна перемещаться легко и без каких либо заеданий. Если вдруг щетки у вас покрылись осколками или сильно износились, то в таком случае замените их на новые. Когда будете устанавливать новые щетки на свое место, выводы их припаяйте к щеткодержателю!

18) Теперь возьмите в свои руки якорь корпуса электродвигателя и после чего проверьте насколько сильно загрязнен его коллектор, по необходимости зачистите его при помощи мелкозернистой шкурки.

А так же в случае если на коллекторе якоря присутствуют царапины и риски, то зачистите его при помощи всё той же мелкозернистой шкурки.

С помощью мелкозернистой шкурки так же можно будет зачистить шейки якоря, если они имеют заедания.

Примечание! В случае сильного обгорания коллектора якоря, замените якорь на новый!

19) Следом возьмите в руки шестерню редуктора и проверьте её состояние.

Примечание! Сильно изношенную шестерню, а так же шестерню с изношенными или поломанными на ней зубьями замените на новую!

20) Далее посмотрите в каком состоянии у вас находятся тяги.

Примечание! Если тяги деформированы, то в таком случае попробуйте их выправить а если это будет невозможно, то в таком случае замените тяги в сборе на новые!

21) В случае повреждения резьбы и шлицов обоих валиков, замените тяги в сборе.

22) После взгляните на контакты механизма самоостанова. Все подгоревшие или же окисленные контакты, зачистите при помощи мелкозернистой шкурки.

  1. 23) Затем все резиновые детали включая резиновые подушки замените на новые, в случае если они потрескались или же порвались или же потеряли свою упругость.
  2. Установка: 1) Установка всех деталей на свои места, осуществляется в обратном порядке снятию, но при установки всех деталей обязательно необходимо знать следующие вещи:
  3. • При установке якоря в корпус электродвигателя, обратите свое внимание на то что в выемку вала якоря, обязательно должен быть установлен упорный шарик.
  4. • При обратной сборке редуктора, в обязательном порядке смажьте консистентной смазкой шестерню редуктора, а так же червяк вала электродвигателя.
  5. • В случае установки тяг в кронштейн, при помощи консистентной смазки смажьте оба валика трапеции.
  6. • А так же устанавливать кривошип на вал редуктора, следует параллельно короткой тяги и при условии то что он будет направлен в сторону электродвигателя.

Источник: http://legkoe-delo.ru/remont-avtomobilya/avto/86456-zamena-trapetsii-stekloochistitelya-na-vaz-2108-vaz-2109-vaz-21099

Замена щеток стеклоочистителей и рычагов дворников

Стеклоочистители состоят из рычагов и самих щеток, которые выполняют функцию очистки лобового стекла (или заднего). Рычаги могут служить всю жизнь автомобиля, а вот щетки приходится менять перед каждым сезоном. Ниже будет рассмотрена замена щеток на автомобилях ВАЗ 2109-2108 и 21099.

Порядок замены щеток

Для выполнения этой задачи понадобится лишь одна плоская отвертка. Для этого необходимо ею поддеть фиксатор, чтобы корпус защелка вышла из зацепления, как это наглядно продемонстрировано на фотографии ниже:

Замена стеклоочистителей лобового стекла на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

И в этот момент необходимо потянуть за щетку в сторону снятия, но только аккуратно, придерживая рычаг, чтобы он не ударил по стеклу, иначе можно сделать скол или даже трещину:

Замена стеклоочистителей лобового стекла на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

В результате чего щетка становится полностью свободной, так как больше ее ничего не держит. Второй дворник имеет аналогичную конструкцию и все происходит в точно такой же последовательности. Конечный результат работы показан на картинке:

Читайте также:  Замена заднего бампера на ваз 2108, ваз 2109, ваз 21099

Замена стеклоочистителей лобового стекла на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

После этого можно устанавливать новые щетки и наслаждаться тихой и отличной работой.

Замена рычагов дворников

Рычаги снимаются также довольно просто, и первым делом необходимо поднять их вертикально вверх:

Замена стеклоочистителей лобового стекла на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

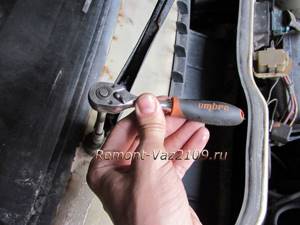

И затем открутить гайку крепления ключом на 10: удобнее всего использовать для этих целей трещотку с головкой:

Замена стеклоочистителей лобового стекла на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

И теперь остается лишь поддеть плоской отверткой под рычаг, чтобы снять его со шлицов, как это показано на снимке:

Замена стеклоочистителей лобового стекла на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Конечный результат работы представлен ниже на фото, и также стоит отметить, что второй снимается и аналогично.

Замена стеклоочистителей лобового стекла на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Установка производится в обратной последовательности. Только следите во время посадки рычага на шлицы, чтобы положение рычага было нормальным на лобовом стекле. То есть, чтобы при работе стеклоочистителей, они захватывали всю площадь, и в то же время нигде ничего не цепляли.

Источник: http://remont-vaz2109.ru/zamena-shhetok-stekloochistitelej-i-rychagov-dvornikov/

Тюнинг дворников

Штатные дворники ВАЗ 2109 выглядят достаточно просто и непритязательно. Неудивительно, что любители тюнинга ищут способы исправить это положение вещей.

Неплохим вариантом тюнинга стеклоочистителей будет установка поводки дворников от ВАЗ 2110.

Сложно сказать однозначно, насколько необходимо выполнять такую доработку, но отличаться от основной массы «девяток» и «восьмерок» вы будете однозначно. Те, кто в теме меня поймут.

Для простейшего варианта этой доработки вам потребуется:

  • Два правых (коротких) поводка дворников ВАЗ 2110.
  • Два декоративных колпачка на гайки крепления «десяточных» поводков.
  • Две бескаркасные щетки длиной 53 см.

Замена стеклоочистителей лобового стекла на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Бескаркасная щетка дворников

 Возможно, возникнет проблема при покупке именно двух одинаковых правых поводков от десятки, так как они обычно продаются комплектом — левый и правый, и имеют разную длину.
Если нет возможности достать два правых поводка, можно укоротить левый из комплекта до нужной длины, но этот вариант оставим на крайний случай (придется сверлить, клепать и т.д.).

Устанавливаются поводки на свое место также как и родные. На гайки одеваем декоративные колпачки, ибо без них дворники выглядят несколько неряшливо.
Доработки потребуют сами щетки, их будет необходимо подрезать с одного края, чтобы они не залезали на крышу за уплотнитель, так как «десятые» поводки длиннее «девяточных».

Насколько укорачивать щетку, замеряем в крайнем вертикальном положении дворников: все, что выходит за уплотнитель лобового стекла — долой.

Закрепляем бескаркасную щетку в тисках и отпиливаем излишнюю длину. Для 53-см щетки надо отпилить примерно 4-5 см. Потом снимаем с отпиленной части декоративный наконечник и устанавливаем его на отрезанный край щетки, чтобы она не развалилась.

По опыту, при попытке укорачивания не разваливается только щетка фирмы Хорс. Другие эту операцию не пережили, так что перед покупкой надо определиться, сохранится ли целостность щетки после укорачивания.

  • Сразу скажу, что использовать щетки меньшей длины без отпиливания нежелательно, так как уменьшается очищаемая зона снизу, не забываем, что «десяточные» дворники длиннее.
  • Также перед установкой новых поводков дворников нелишним будет их дополнительно покрасить, хотя бы черной краской из аэрозольного баллончика и хорошо просушить, так как заводская покраска зачастую облезает и выгорает через непродолжительное время.
  • Фотоотчет:
  • Замена стеклоочистителей лобового стекла на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099Замена стеклоочистителей лобового стекла на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099Замена стеклоочистителей лобового стекла на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Если заморачиваться совсем нет желания, хорошей заменой родных дворников на «девятке» будут поводки стеклоочистителя от ВАЗ 2115, те, что ставятся на новые «Самары». Они отличаются от штатных «девятых» поводков немного другой формой,  и они разные: один с небольшим изгибом, а другой прямой.

Я установил изогнутый со стороны водителя, а прямой — у пассажира. За счет такой расстановки немного уменьшается неочищаемая зона вдоль водительской стойки, а пассажирский дворник больше заходит в сторону водителя, уменьшая пресловутый неочищаемый зубец на лобовом стекле в районе панорамного зеркала заднего вида.

Да и прижимаются к стеклу они лучше.

Вот как это выглядит на автомобиле:

Замена стеклоочистителей лобового стекла на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Источник: http://tuning-lada-2109.ru/tuning-dvornikov/

Замена реле дворников на ВАЗ 2109

Содержание:

Роль дворников для любого автомобиля многие недооценивают. Но вы попробуйте выехать на дорогу во время ливня или снега, и тогда поймете, что без стеклоочистителей ездить невозможно и невероятно опасно, ибо вы попросту не видите ничего впереди вас.

Замена стеклоочистителей лобового стекла на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099Очистители лобовушки

Признаки поломки

Почему могут не работать дворники? Причин достаточно много, поскольку стеклоочистители ВАЗ 2109 состоят из множества компонентов.

Выход или частичная поломка любого из них может привести к отказу или нарушению правильной работы дворников.

К числу признаков можно отнести следующие явления:

  • Дворники полностью остановились, не реагируют на нажатие рычагов;
  • Перестал работать прерывистый режим стеклоочистителей;
  • Дворники работают слишком медленно;
  • Активированный из салона режим работы стеклоочистителей не соответствует реальным движениям щеток.

Причины

Как и признаки, причины неисправности могут быть разнообразными:

  • Окисление контактов;
  • Выход из строя предохранителя;
  • Обрыв электрической цепи дворников;
  • Неисправность червячной передачи;
  • Отказ в работе переключателя;
  • Поломка электродвигателя очистителей и пр.

Ремонт

Для устранения неполадок с дворниками на вашем ВАЗ 2109 вовсе не обязательно обращаться на СТО. Работу вполне можно выполнить своими руками, сэкономив приличную сумму денег.

Ремонт заключается в выполнении нескольких операций:

  • Разборка узла;
  • Выявление неисправностей;
  • Устранение причин поломки очистителей;
  • Обратная сборка.

Демонтаж

Первым делом нужно научиться снимать стеклоочистители. Это откроет вам доступ к устройству и всем его компонентам.

Демонтаж дворником осуществляется для их ремонта, замены, модернизации или при работе с другими компонентами вашего автомобиля.

Достаточно соблюдать указанную последовательность действий предварительно ознакомиться со схемой дворников, чтобы все сделать правильно.

Замена стеклоочистителей лобового стекла на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099Схема

  1. Для начала отключите минусовую клемму АКБ, чтобы обесточить машину.
  2. Снимите рычаги щеток, переведя их в вертикальное положение и открутив крепежные гайки. Выкручивайте гайки аккуратно, дабы не вытолкнуть рычаг. Иначе под действием пружины он вылетит в стекло и разобьет его.
  3. Открутив крепежи, рычаги можно снять. Не всегда удается сделать это вручную, потому вооружитесь плоскогубцами. Старайтесь не повредить резьбовой участок. Дабы этого избежать, накрутите гайку обратно на шлицы, но не полностью.
  4. Со шлицов с каждой стороны снимите защитные колпачки, выполненные из пластика.
  5. Открутите верхние крепежные гайки кронштейном и снимите их. Под ними имеются резиновые шайбы, которые также демонтируются.
  6. Поднимите капот и отключите колодку проводов, которая питает двигатель стеклоочистителя.

Замена стеклоочистителей лобового стекла на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

  1. Открутите крепежные винты вентилятора печки и немного сместите его в сторонку. Так при демонтаже очистителя он не помешает вам.
  2. Демонтируйте с блока реле и предохранителей крышку. Снимать нужно не только реле дворников, но и все остальные. Иначе они помешают вам при дальнейших процессах.
  3. Открутите нижнюю крепежную гайку механизма, извлеките пластиковый держатель жгута проводов от электромотора из отверстия в кузове машины. Теперь можно снять держатель, дабы он не потерялся в ходе ремонта.
  4. Остается протолкнуть валик механизма внутри, затем приподнять электромотор и механизм стеклоочистителя немного вверх и в сторону. Так вы легко сможете извлечь узел.

Выполнив полную разборку узла, вы сможете проверить состояние каждого механизма дворников, определить причину возникших неисправностей.

Замена стеклоочистителей лобового стекла на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099Устройство

Проверка состояния элементов

Разобрав конструкцию дворников на своем ВАЗ 2109, вы можете определить поврежденные компоненты, которые привели к неполадкам. Как именно найти виновников, мы вам расскажем.

Элемент Ваши действия
Корпус электромотора, статорные обмотки и вал якоря Эти элементы нужно проверить на предмет наличия механических повреждений на поверхностях. Статор не должен иметь следы соприкосновения с якорем, и наоборот. Если на поверхностях обнаружены дефекты, царапины, попробуйте обработать их наждачкой. Если такая мера не помогла, компоненты подлежат замене
Пружины щеток Пружины по мере эксплуатации могут повредиться, потерять свою упругость. От этого страдают сами щетки, не отрабатывают должным образом. Наличие износа пружин говорит о необходимости их замены
Щетки Проверьте, насколько свободно щетки перемещаются в держателях. Если есть заедания, попробуйте обработать узел наждачкой. Наличие сколов, трещин и следов износа требует замены щеток
Коллектор Не редко на поверхности коллектора появляются следы от нагара и трения щеток. Справиться с проблемой поможет полировочная паста. Якорь нужно зажать в патроне дрели, что повысит эффективность полировки. На коллекторе не должно быть царапин, сколов, прочих повреждений. Опять же, при их наличии попробуйте обработать наждачкой. В противном случае якорь меняется на новый
Шестерня привода редуктора Проверьте наличие механических повреждений и сколотых зубцов. При отсутствии некоторых зубьев щетки могут медленно работать, либо нарушается прерывистый режим. Лучше всего заменить шестерню. При замене обработайте новую шестеренку пластичным солидолом и смажьте корпус редуктора, очистив его предварительно от следов старой смазки
Тяги привода дворников Убедитесь, что они не погнуты. При наличии небольших деформаций можно попробовать выровнять тяги вручную или инструментов. Если выровнять не получается, замените
Резьбовая часть валиков рычагов Резьба и шлицы не редко оказываются поврежденными. Если это произошло, вам придется заменить полностью тяги в сборе
Предохранители и реле Не редко причиной отказа в работе дворников ставится реле или сгоревший предохранитель. Предохранителем электродвигателя омывателя стекла является элемент F7, а реле, отвечающее за интересующий нас узел, обозначается в монтажном блоке К3.
Читайте также:  Подвеска Рено Дастер, передняя, задняя ходовая duster 4x4, лифт

Замена стеклоочистителей лобового стекла на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 Проверяем блок предохранителей

При выходе из строя стеклоочистителя лобового стекла, первым делом проверьте, не перегорел ли предохранитель и все ли в порядке с реле, которые отвечают за работу этого узла. Часто сложный ремонт не требуется, достаточно просто извлечь перегоревший плавкий элемент и заменить его на новый.

В некоторых случаях перегоревший предохранитель говорит о чем-то больше, нежели просто его поломка. Чем именно вызвано нарушение целостности предохранителя — это важный вопрос. Потому рекомендуется выполнить разборку дворников, проверить состояние всех узлов и разобраться, что же стало истинной причиной отказа щеток на ВАЗ 2109.

 Загрузка …

No Comments Yet!
You can be first to comment this post!

  Close Window

Loading, Please Wait!

This may take a second or two.

Источник: http://luxvaz.ru/vaz-2109/300-pochemu-ne-rabotayut-dvorniki.html

На автомобиле ВАЗ 2109 не работает омыватель лобового стекла: причины и лечение

Уровень безопасности в дождливую погоду зависит от многих автомобильных устройств. Опытные шоферы на первый план выносят шины, дворники и свет. Все для того, чтобы не поплыть в кювет из-за невнятного обзора. О системе омывания лобового стекла редко вспоминают. Между тем, она играет важную роль зимой и летом, как в сухую, так и во влажную погоду.

Конструкция омывателя на «девятке»

Замена стеклоочистителей лобового стекла на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099
Семейство «Самара» очень популярно среди новичков ввиду возможности получения многогранного опыта по устройству автомобиля и ремонту его узлов. Например, выпускники автошкол могут столкнуться с тем, что на ВАЗ 2109 не работает омыватель лобового стекла и заднего окна. Это одна из простых проблем, вполне решаемая своими силами.

Диагностическая процедура воспринимается доступней, если проведено знакомство с конструкцией модуля. А здесь она, практически как на Lada Vesta – состоит из простых элементов:

  • бачок;
  • 2 моторчика (тыл и фронт);
  • трубопроводы;
  • 3 форсунки (две – спереди на капоте, одна – сзади);
  • проводка.

Данная концепция получила распространение на новых хетчбеках. Карбюраторные версии имеют иную компоновку. Там установлен один моторчик и два электромагнитных клапана (ЭМК), раздающие, соответственно, на два канала.

Почему на ВАЗ 2109 не работает омыватель заднего и лобового стекла: возможные причины

Банальным поводом утверждения о неисправности может послужить отсутствие в бачке омывающей жидкости. При этом моторчик жужжит, а эмульсия с распылителей не подается. Поломкой это не назовешь.
Замена стеклоочистителей лобового стекла на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099
Вода в емкости есть, но не разбрызгивается. Такое стечение обстоятельств менее приятно – возможно из строя вышел один из электрических компонентов. Теряться не стоит. Лучше поискать в блоке предохранителей слот F7. Двухконтактная пластинка, вставленная в него, должна быть целой. Если повреждена, тогда деталь подлежит замене.

Вполне возможно, что дело вовсе не в предохранителе. Машины девятого семейства далеко не новые, поэтому могут быть проблемы с любым из узлов электросети:

    • моторчик;
    • электромагнитные клапаны;
    • подрулевой переключатель;
    • проводка.

Вычеркнуть водяной двигатель из списка можно после проверки. Достаточно запитать его напрямую от аккумулятора и оценить реакцию. Мотор, исправно функционирующий от автономного источника, отсылает к поиску дефектов в ЭМК.

Если на ВАЗ 2109 не работает штатный омыватель лобового стекла, а сзади вода из форсунки брызгает, то, скорее всего, накрылся передний электромагнитный клапан. Суть диагностики: меняем местами функциональное предназначение клапанных устройств.

Для этого переключаем клеммы питания с заднего ЭМК на передний. Ежели дело действительно в неисправной заслонке, то теперь жидкость будет распыляться на переднее стекло, а сзади будет молчание. Выход очевиден – менять.

Подрулевой переключатель – узел хоть и долговечный, но от поломки не застрахован. Проверить единицу можно в один счет. Нажимая «на себя» подается плюс на моторчик и клапан. Дальше дело техники – помощник держит рычаг, а исполнитель под капотом мультиметром замерит напряжение между плюсовым проводом и массой: должно быть 12 Вольт.

Если на приборе 0 В, спешить с утилизацией подрулевого лепестка не стоит. Следует оценить работоспособность провода, идущего от переключателя к моторчику и клапанам. Соединяем концы тестером и смотрим сопротивление. Нулевое значение в Омах свидетельствует о целостности проводки.

Электроприборы могут исправно трудиться, но вода не будет распрыскиваться. Это повод осмотреть форсунки – возможно они забились.

Лечим и совершенствуем

Конструкция с одним моторчиком и двумя клапанами – устаревшая. На рынке трудно найти как сам бачок старого формата, так и помпу. Поэтому, многие владельцы «девяток» избавляются от этой схемы. Они ставят новую емкость и два водяных двигателя, а клапаны демонтируют. Так надежнее и проще. Ведь, по отзывам, ЭМК не отличаются продолжительностью работы в течение длительного времени.

Наверняка всем владельцам известно, что даже полностью исправная система дает маленький напор. Вина тому – маломощность штатного моторчика. В случае если не работает омыватель лобового стекла на автомобиле ВАЗ 2109, можно устранить причину и одновременно протюнинговать систему путем установки помпы от:

  1. Электром.
  2. Волги.
  3. VW Polo 5.

Для полной уверенности можно установить:

  • веерные форсунки (например, от Volvo S80);
  • обратный клапан, не допускающий слива жидкости из магистрали задней форсунки;
  • фильтр, предотвращающий засорение распылителей.

Замена стеклоочистителей лобового стекла на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Подводим итог

Распрыскиватель омывайки на ВАЗ 2109 может не работать по многим причинам:

  • отсутствует жидкость в бачке;
  • сломался моторчик;
  • залип электромагнитный клапан;
  • сгорел предохранитель F7;
  • поломался подрулевой переключатель;
  • переломался провод;
  • забились форсунки.

Все неисправности диагностируются методом исключения. В отдельных случаях применяется мультиметр.

Апгрейд системы производится за счет установки помпы повышенной производительности, обратного клапана и фильтра. Распространенная процедура тюнинга – монтаж двух моторчиков и удаление клапанов ЭМК.

Источник: https://autobann.su/remont-omyvatelja-stekla.html

Замена Щеток Дворников Ваз 2109 ~ AUTOTEXNIKA.RU

Замена стеклоочистителей лобового стекла на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать! Желаете выяснить себе как необходимо верно поменять очистители лобового стекла, на автомобилях семейства «Самара»? Если Да! То в таком случае прочтите данную статью, в ней то и будет описываться «замена стеклоочистителей лобового стекла».

Краткое содержание:

Когда нужно менять стеклоочистители лобового стекла? Их необходимо поменять, при их износе. Как же осознать то что дворники износились? Да все просто! Для проверки стеклоочистителей на их износ сделайте последующие требования:

Сначала загрязните грязюкой лобовое стекло, и после этого сядьте за водительское кресло автомобиля. Потом с помощью под-рулевого переключателя включите дворники, и дайте им поработать пару минут. замена трапеции дворников ваз Ремонт стеклоочистителя. фильтра на ВАЗ 2110.

За время работы поглядите за сколько движений они стопроцентно очистят стекло от грязищи. А так же поглядите оставляют ли они после очищения полосы на лобовом стекле.

И под окончание операции, в связи всех этих проверок просто убедите себя, а необходимо ли поменять дворники на новые либо нет.

Примечание! Если следовать «ГОСТУ» то дворники должны очищать грязное лобовое стекло за 5 либо наименее взмахов, при условии что автомобиль стоит на одном месте и никуда не едет!

Как заменить стеклоочистители, они же дворники, они же щетки на ВАЗ 2108-ВАЗ 21099?

Примечание! Оба дворника заменяются идентично, потому пример подмены будет показываться только на одном дворнике!

Снятие: 1) Сначала поставьте щетку в вертикальное положение. Сразу после чего при помощи гаечного ключа отверните маленькую гайку, которая укрепляет поводок стеклоочистителя.

Замена щеток и дворников на Ваз 2108-21092109-21099-2113-2114-2115, продолжение следует

Поменяли заводские детали от 2115, в последующем видео разгон до сотки Летняя поездка на рыбалку .

Как заменить щетки стеклоочистителя, каркасные или без каркасные (PitStopMD)

Процесс установки и замены щеток стеклоочистителя и выбор наилучших щеток.  .

Примечание! Когда гайка будет отвернута, покачайте дворник рукой и вследствие чего снимите его. Если не удастся его снять, то в таком случае воспользуйтесь пассатижами. замена трапеции дворников ваз 2110 — YouTube. Снимайте поводок стеклоочистителя при помощи пассатижей аккуратно, не сорвите резьбу которая присутствует на валике трапеции!

  • Если вы хотите сократить риск срыва резьбы, то в таком случае гайку крепления поводка стеклоочистителя полностью отворачивать не нужно, а нужно её всего лишь немножко ослабить. Когда гайка будет ослаблена, сдерните с помощью пассатижей поводок стеклоочистителя и только после этого выверните полностью гайку крепления поводка и снимите щетку с автомобиля!
  • 2) Затем взяв в руки отвертку, подденьте при помощи неё защитный колпачок и после чего снимите его с валика трапеции.
  • 3) Следом полностью выверните гайку крепления кронштейна.
  • 4) И в завершение операции, снимите резиновую и пластиковую шайбу, которые расположены чуть ниже гайки крепления кронштейна.
Читайте также:  Тюнинг Мазда 6 gj: чип, обвес, фары, фонари, tuning салона mazda 6 3

Примечание! Все деформированные, перекошенные, разорванные шайбы и защитный колпачок замените на новые!

  1. Установка: 1) Сперва наденьте на валик трапеции обе выравнивающих шайбы одна из которых резинового типа а другая пластмассового.
  2. 2) Следом вкрутите гайку крепления кронштейна.
  3. 3) Затем установите защитный колпачок на валик трапеции и после чего возьмите в свои руки новые дворники и установите их поводком на этот же самый валик, а поверх установленных щеток еще закрутите гайку, которая будет удерживать стеклоочиститель на своем месте.

Дополнительные видео материалы: Хотите узнать какие лучше щетки приобрести на свой автомобиль? Тогда смотрите чуть ниже видео ролик, в котором эксперты узнают какие щетки лучше всего очищают лобовое стекло от грязи.

Источник: https://autotexnika.ru/zamena-shhetok-dvornikov-vaz-2109/

Как Заменить Лобовое Стекло На Ваз 2109

Замена ветрового стекла на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать! Для большинства людей, которые периодически используют свой автомобиль, лобовое стекло время от времени деформируется, чаще всего это происходит: от попадания в него камня, летящего мимо птицы или от несчастного случая. Как заменить передние стойки на ваз 2110-ваз 2112? И рекомендуется поменять эти. Лобовое стекло автомобиля играет очень важную роль, оно создает дополнительную жесткость к телу автомобиля, что очень позитивно для столкновения.

Заметка! Не рекомендуется оставлять автомобиль без снятого стекла в течение очень долгого времени, потому что при длительном отсутствии лобового стекла автомобиль может деформироваться, конечно, вы ничего не увидите, но это проявится при установке нового стекла !

Резюме:

Что еще может заменить стекло, используя эту инструкцию? Используя эту статью, вы можете точно таким же образом заменить другое фиксированное стекло в автомобиле семейства «Самара», так как их замена осуществляется аналогичным образом, фиксированные очки включают в себя:

  • Переднее лобовое стекло.
  • Заднее окно багажника.
  • А также небольшие задние боковые неподвижные очки.

Как заменить ветровое стекло, это лобовое стекло на ВАЗ 2108-ВАЗ 21099?

Вывод:

Заметка! Стекло на автомобиле самарской семьи закреплено резиновым уплотнением, и поэтому его легче удалить, в отличие от более современных автомобилей, таких как ВАЗ 2110, где ветровое стекло непосредственно вставляется в корпус!

  • 1) Во-первых, чтобы успешно удалить старое лобовое стекло, удалите салфетки из автомобиля. (Как удалить стеклоочистители, прочитайте в статье: «Замена стеклоочистителя»)
  • 2) Теперь с обеих сторон отвинтите винты, которыми крепится боковые пластины с помощью отвертки.
  • 3) И затем удалите их.

Замена лобового стекла на ВАЗ-2114, 2108-2115

В ролике показано как просто можно вставить лобовое стекло на Ваз 2108-09.

Как поменять лобовое стекло своими руками

Заехали знакомые с такой проблемой ,на трассе камнем разбило стекло.будем менять.резинку ветрового стекла.

4) Теперь протрите края резинового уплотнения из стекла позади тела.

Заметка! После того, как края заполнены, изнутри, нажав на верхние углы стекла, аккуратно выжмите его. Как самостоятельно заменить радиатор на ваз 2107? Пошаговая инструкция, снабженная подробными фото и видео, наглядно демонстрирует весь процесс. Сжатое ветровое стекло, пусть помощник стоит снаружи!

Монтаж:

Заметка! Перед установкой нового стекла проверьте резиновое уплотнение на наличие дефектов, при необходимости замените его новым. Как усилить заднюю подвеску на ваз 2109 своими. Но установка нового герметика на стекло будет намного сложнее, потому что, как правило, старая печать более эластична, поэтому ее проще установить на стекло!

1) В начале операции промойте канавки резинового герметика водой и затем продуйте его сжатым воздухом, тем самым полностью высушив его из воды.

2) После этого наденьте резиновое уплотнение на лобовое стекло.

Заметка! После установки уплотнения смажьте уплотнительную канавку смазкой «WD-40» или что-то в этом роде или с мыльным раствором!

3) Затем используйте сильный шнур или веревку, и в результате рукой или отверткой плотно вставьте ее в первую канавку уплотнения, которая ближе всего к внутренней части стекла. (Если вы не понимаете, что это за канавка, тогда в этом случае воспроизведите видеоклип, который находится ниже, и вы подробно узнаете об этом)

Заметка! Когда веревка полностью утоплена в первую канавку, обязательно закройте ее так, чтобы концы веревки лежали на самой нижней части стекла!

4) Затем установите стекло вместе с резиновым уплотнением в отверстие на его месте. Как заменить задние томрозные колодки на ваз 2110. При установке убедитесь, что концы шнура находятся внутри.

5) Затем попросите помощника слегка прижать стакан снаружи к отверстию, и вы в это время изнутри медленно вытащите веревку из уплотнения.

Заметка! Когда вы начинаете тянуть веревку, убедитесь, что край уплотнения потянут за край отверстия. Для большей уверенности, вы должны нажать руку, где вы вытаскиваете веревку снаружи!

Дополнительные видеоматериалы: Снять ветровое стекло с автомобиля не будет очень сложно, но для установки нового стекла на этом месте нужно будет приложить усилия. Как заменить топливный фильтр на ваз 2113-ваз 2115? Примечание! Прежде чем приступать к замене. Ниже мы подготовили видео, в котором подробно описывается весь процесс установки нового стекла.

Важный! В случае избежания различных травм, лобовое стекло лучше снимать вместе с помощником!

Источник: http://autoviber.ru/kak-zamenit-lobovoe-steklo-na-vaz-2109/

Лобовое стекло ваз 2109 в России. Сравнить цены, купить потребительские товары на маркетплейсе Tiu.ru

  • По рейтингу
  • Дешевые
  • Дорогие

91 руб./комплект

Щетка стеклоочистителя а/м ВАЗ 2101-2107 (лобовое стекло), ВАЗ 2108-2109 (заднее стекло) «ПРАМО»

96% положительных отзывов

(75 отзывов)

299 руб.

Облицовки стоек лобового стекла на ВАЗ 2108, 2109, 21099, 2113, 2114, 2115

95% положительных отзывов

(25 отзывов)

3 088 руб.

Стекло лобовое в резинку ВАЗ /LADA 2108 /2109 /21099 /2113 /2114 /2115 86-

95% положительных отзывов

(82 отзыва)

2 594 руб.

Стекло лобовое в резинку (шелкография +пятак) ВАЗ /LADA 2108 /2109 /21099 /2113 /2114 /2115 86-

95% положительных отзывов

(82 отзыва)

3 049 руб.

Привод стеклоочистителя лобового стекла в сборе 12 V на ВАЗ 2108, 2109

89% положительных отзывов

(131 отзыв)

2 690 руб.

Привод стеклоочистителя лобового стекла в сборе 12 V на ВАЗ 2108, 2109

95% положительных отзывов

(25 отзывов)

983 руб.

Уплотнитель лобового стекла 2108-5206054-01Р БРТ

94% положительных отзывов

(635 отзывов)

2 700 руб.

Проектор скорости на лобовое стекло

86% положительных отзывов

(660 отзывов)

650 руб.

Накладка стойки лобового стекла под 3 прибора 52мм

89% положительных отзывов

(131 отзыв)

350 руб.

Верхняя резинка уплотнитель лобового стекла

89% положительных отзывов

(131 отзыв)

1 365 руб.

Стекло ветровое 2108 (2114) зеленое ООО «Стекло-Люкс» SL г.Бор (триплекс)

94% положительных отзывов

(635 отзывов)

1 405 руб.

Стекло ветровое 2108 (2114) зеленое,полоса ООО «Стекло-Люкс» SL г.Бор (триплекс)

94% положительных отзывов

(635 отзывов)

1 470 руб.

Стекло ветровое 2108 (2114) зеленое,полоса,шелкография ООО «Стекло-Люкс» SL г.Бор (триплекс)

94% положительных отзывов

(635 отзывов)

1 300 руб.

Стекло ветровое 2108 (2114) ООО «Стекло-Люкс» SL г.Бор (триплекс)

94% положительных отзывов

(635 отзывов)

975 руб.

Стекло двери задка 2108 эо ООО «Стекло-Люкс» SL г.Бор (сталинит)

94% положительных отзывов

(635 отзывов)

  • 2 690 руб.
  • Привод стеклоочистителя лобового стекла в сборе 12 V на ВАЗ 2108, 2109
  • 3 отзыва

330 руб.

Зеркало внутрисалонное 2108-8201008-00 ДААЗ

94% положительных отзывов

(635 отзывов)

170 руб.

Зеркало внутрисалонное 2108-8201008 «Рекардо»

94% положительных отзывов

(635 отзывов)

134 руб./комплект

Щетка стеклоочистителя а/м ВАЗ 2101-2107 (лобовое стекло), ВАЗ 2108-2109 (заднее стекло) «ПРАМО»

96% положительных отзывов

(75 отзывов)

550 руб./комплект

Стойки лобового стекла под твиттер 2108-2114 к-т 2шт.

94% положительных отзывов

(635 отзывов)

Источник: https://tiu.ru/Lobovoe-steklo-vaz-2109.html

Ссылка на основную публикацию
Для любых предложений по сайту: [email protected]
